Hot Blast Furnace е топлинно оборудване, което загрява въздуха, взривен в взривната пещ от стайна температура до висока температура. Тялото на горещия взрив на пещта се състои от камера за съхранение на топлина и горивна камера, както е показано на фигурата. Горещите взривни пещи обикновено използват газ за взривна пещ или смес от газ на взривна пещ и газ на коксови фурни като гориво, а работната им температура е 1300-1600 степен. Температурата постепенно намалява от горната част на пещта до дъното.

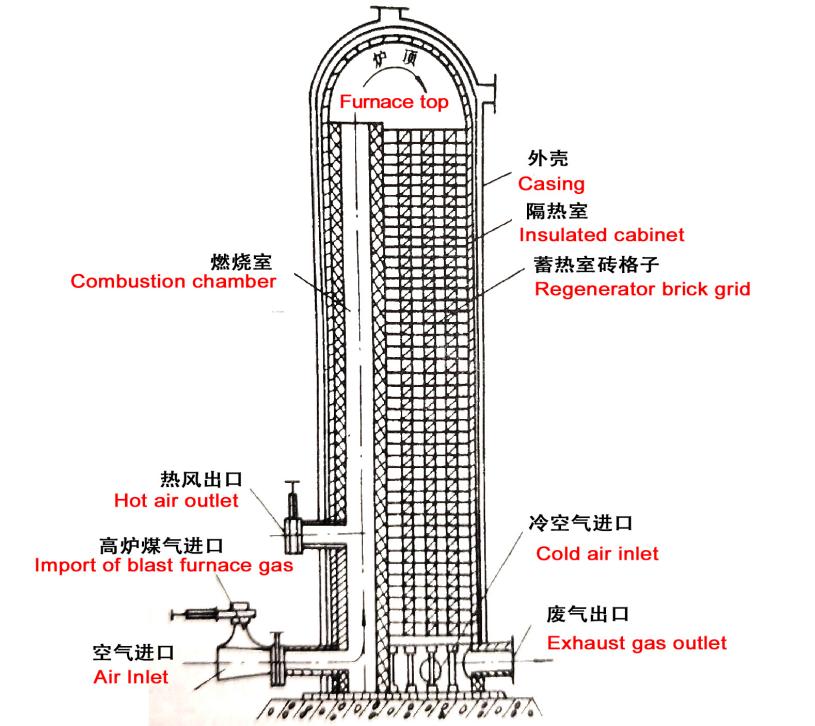

Схематична диаграма на структурата на печката с горещ взрив
Горещата взривна пещ е подложена на високи температури от 1200-1350 градус, бързи температурни промени по време на обмен на въздушна топлина, химическа ерозия от прах, приведени от газ на взривна пещ, промиване от газове за горене и механични натоварвания. Тъй като горещата взривна пещ е сравнително висока структура, тухлите в камерата за съхранение на топлината, горивната камера и др. Свиване и деформиране и се напукване при механични натоварвания и високи температури, което се отразява на експлоатационния живот на горещата взривна пещ.
Общите изисквания заОгнеупорни материали за горещ взривПещите са: малка скорост на пълзене, голям топлинен капацитет, добра якост на висока температура и добра устойчивост на термичен удар. Специфичната селекция от огнеупорни тухли се определя главно от горещата температура на взрива. Когато температурата на вятъра е по -ниска от 900 градуса,Глинени тухли обикновено се използват; Когато температурата на вятъра е 900 ~ 1100 градуса, тухлите с висока алуминиев алуминиев алуминиев, мулитни тухли или силиманитни тухли се използват за облицовката на пещта и проверка на тухли във високотемпературните части; Когато температурата на вятъра е по-висока от 1100 градуса, тухлите с висока алуминиев алуминиев алуминиев, мулитни тухли и силициеви тухли обикновено се използват като облицовки на пещ или проверка на тухли. Когато температурата на вятъра се повиши до над 1200 градуса, тухлите с висок алуминиев алуминиев алуминиев алуминиев не могат да отговорят на изискванията и са необходими висококачествени силициеви тухли за горните и преградните стени на горещата взривна пещ и горната част на камерата за съхранение на топлина. Поради малкия топлинен капацитет на силициеви тухли се използват тухли с нискорепни мулити (включително нискорепни силиманитни тухли и нискорепни андалузитни тухли) се използват под проверките на тухлите на силициевия тухлен слой.
